التدفئة والتبريد المتزامن مع مبرّد R-513A
تم تجهيز المنتج بضواغط لولبية مفردة من دايكن تعمل بتقنية العاكس مع محرك تردد متغير (VFD) ونسبة حجم متغيرة (VVR)، حيث يعمل بمبرّد R-513A منخفض التأثير على الاحتباس الحراري (GWP).
تتراوح سعة الوحدة من 400 إلى 800 كيلو واط في وضعي التبريد والتدفئة، مع نسبة كفاءة طاقة إجمالية (TER) تصل إلى 7.89. تعمل الوحدة ضمن درجات حرارة محيطة تتراوح من -18 درجة مئوية إلى +50 درجة مئوية، مع درجات حرارة مياه مبردة تتراوح من -8 درجة مئوية (مع خليط الماء والجليكول) إلى +20 درجة مئوية، ودرجات حرارة مياه تدفئة من +30 درجة مئوية إلى +60 درجة مئوية.
نتيجة لذلك، يمكن استخدام وحدة EWYS-4Z على نطاق واسع في مختلف التطبيقات، من المباني الصناعية والتجارية إلى الفنادق والمستشفيات، حيث تضمن تشغيلًا موثوقًا وأداءً مثاليًا في مختلف المواقع والظروف الجوية.
تكوينان صوتيان

EWYS-4ZXS – الصوت القياسي

EWYS-4ZXR Reduced Sound
التدفئة والتبريد بكفاءة

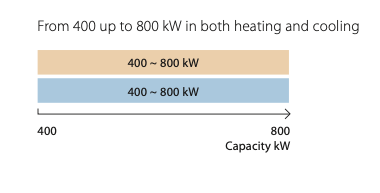

نطاق السعة
من 400 إلى 800 كيلو واط في وضعي التبريد والتدفئة

نطاق التشغيل
مزايا المنتج
10 أسباب لاختيار EWYS-4Z

تشغيل عالي الكفاءة لتقليل تكاليف التشغيل
تنظيم VFD والتحكم في VVR
توفر الوحدة مياهًا مبردة وساخنة عن طريق العمل بأنظمة الهواء إلى الماء والماء إلى الماء طوال العام. يعمل محرك VFD على تعديل سعة الوحدة بكفاءة عند التشغيل الجزئي، بينما يقوم نظام VVR بضبط تشغيل الضاغط ليتكيف مع أي ظروف، مما يقلل فقدان الطاقة إلى الحد الأدنى.
عدم وجود تيار بدء تشغيل
لا توجد طفرات كهربائية عند بدء التشغيل، حيث يكون تيار التشغيل دائمًا أقل من التيار الممتص في أقصى ظروف التشغيل (FLA).
معامل قدرة مرتفع
تحافظ الوحدة على معامل قدرة كهربائي أكبر من 0.95 طوال الوقت.
ظروف راحة سريعة ومحتوى مائي منخفض مطلوب
يتيح التغيير المباشر في قدرة الوحدة بما يتناسب مع احتياجات التبريد والتدفئة الوصول إلى ظروف الضبط المحددة في أقل من دقيقة، مما يسمح لها بالعمل بكفاءة مع نفس كمية المياه الموجودة في دائرة مبرد يعمل بالعاكس فقط للتبريد.
موثوقية فائقة
دوائر تبريد مستقلة
تحتوي الوحدة على دائرتي تبريد منفصلتين ومستقلتين، مما يضمن أقصى درجات الأمان وسهولة الصيانة.
تقنية VFD المبردة بالمبرد
تتميز تقنية VFD المبردة بمبرّد دايكن بأنها غير متأثرة بالظروف البيئية مثل درجة الحرارة المحيطة أو الارتفاع أو جودة الهواء، مما يضمن موثوقية لا مثيل لها.
الضواغط اللولبية المفردة
تتميز الضواغط اللولبية المفردة من دايكن بتحميل ميكانيكي متوازن للغاية، مما يقلل من إجهاد المكونات، ويطيل عمر الوحدة، ويحسن الموثوقية، ويقلل من الاهتزازات وانبعاثات الضوضاء. كما أن الكفاءة الحجمية الممتازة للضواغط تجعلها مثالية لتطبيقات السرعات المتغيرة.


تكامل الوحدة متعددة الاستخدامات ضمن نظام HVAC أوسع
مدير التبريد الذكي
يتيح مدير التبريد الذكي من دايكن (iCM) التحكم في ما يصل إلى 8 وحدات داخل النظام وإدارة تسلسل التشغيل وقدرة كل وحدة لتحقيق السعة المطلوبة بأقل استهلاك للطاقة. يضمن هذا النظام إدارة السعة دون الحاجة إلى لوحة تحكم إضافية، مما يوفر حلاً فعالًا من حيث التكلفة مع التركيز على الموثوقية أكثر من الكفاءة.
نظام التتابع (Cascade System)
يضمن iCM من دايكن دمج وحدات EWYS-4Z بشكل مثالي في نظام يحتوي على أنواع مختلفة من الوحدات، مثل نظام 4 أنابيب مع EWYS-4Z ومبرد مع استرداد الحرارة أو مضخة حرارية مع صمام تحويل لوضع التبديل.
في كلا الحالتين، يمكن تصميم نظام HVAC متكامل بالكامل من دايكن. في الحالة الثانية، يسمح التكامل مع المضخات الحرارية الماء-إلى-الماء (تحت نفس التحكم في النظام) بإزالة الكربون بالكامل من التدفئة حتى عندما تكون المشعات الطرفية لا تزال مستخدمة. يمكن تصميم نظام التتابع من دايكن لتوفير مياه تدفئة تصل إلى 75 درجة مئوية، عند دمج EWYS-4Z مع مضخات حرارية بمصدر مائي تستخدم ضاغط لولبي مفرد، والتي يمكن أن تكون مجهزة أيضًا بمحرك VFD ومتاحة بعدة خيارات تبريد مختلفة مثل (R-1234ze, R-513A, R-134a).
نظام المراقبة السحابي Daikin on Site
تم تجهيز وحدة EWYS-4Z بنظام Daikin on Site، وهو نظام مراقبة سحابي عن بُعد يضمن الأداء السليم لمنشآت التبريد والتدفئة.
يسمح هذا النظام لمديري المرافق بتحديد المشكلات بسهولة وإيجاد الحلول المناسبة عند حدوث أي إنذار. كما تتيح المنصة تقييم المعلمات في الوقت الفعلي، مما يسمح بتعديل الإعدادات والتدخل عن بُعد عند الحاجة.
تأتي الوحدة مزودة بمودم وبطاقة GSM، مما يوفر اتصالًا تلقائيًا بالإنترنت.
تطبيقات المنتج

التبريد + التدفئة
تبريد وتدفئة المساحات
- التدفئة المركزية مع الحاجة المتزامنة إلى التبريد. يمكن إدارة الوحدات في نظام رئيسي/تابع حتى 4 وحدات لكل رئيسي.
- المستشفيات والمكاتب
- المباني الجديدة والمجددة
- الوحدات الطرفية الممكنة:
- التدفئة:
- مشعات (حتى 60 درجة مئوية)
- تدفئة أرضية (30-35 درجة مئوية)
- وحدات مروحية لفائفية (45 درجة مئوية)
- التبريد:
- وحدات مروحية لفائفية (7 درجات مئوية)
- التدفئة:

التبريد + التدفئة + المياه الساخنة المنزلية
تبريد وتدفئة المساحات + المياه الساخنة المنزلية
- التدفئة المركزية مع الحاجة المتزامنة إلى التبريد. يمكن إدارة الوحدات في نظام رئيسي/تابع حتى 4 وحدات لكل رئيسي.
- المستشفيات والمكاتب
- المباني الجديدة والمجددة
- الوحدات الطرفية الممكنة:
- التدفئة:
- مشعات (حتى 60 درجة مئوية)
- تدفئة أرضية (30-35 درجة مئوية)
- وحدات مروحية لفائفية (45 درجة مئوية)
- التبريد:
- وحدات مروحية لفائفية (7 درجات مئوية)
- التدفئة:
