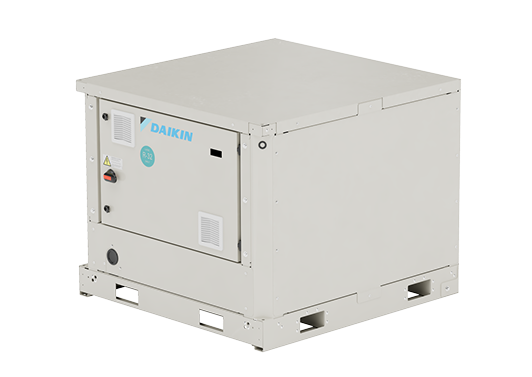

نظام تبريد معياري بمبرد R-32 الصديق للبيئة
يتميز هذا المنتج بنهج معياري جديد في تصميم النظام، مما يوفر مرونة إضافية في التكوين، حيث يمكن تحقيق السعة المطلوبة من خلال الجمع بين وحدات أصغر متصلة ببعضها عبر الأنابيب ويتم التحكم فيها كوحدة واحدة.
تتكون المجموعة من ثلاثة وحدات أساسية بسعات 100 و125 و160 كيلوواط، وتتميز بضواغط سكرول من تصميم دايكن، بالإضافة إلى استخدام مبرد R-32، الذي يتمتع بإمكانات احترار عالمي (GWP) أقل بنسبة 70% مقارنة بـ R-410A.
بالإضافة إلى ذلك، فإن R-32، كونه مبردًا نقيًا ومكونًا أحاديًا، يتمتع بجميع الخصائص التي تجعله سهل الاسترجاع وإعادة التدوير أو التجديد، مما يسمح بدخوله إلى سوق المبردات المعاد تدويرها وإعادة استخدامه.
كما أن R-32 متوفر على نطاق واسع في السوق، حيث يُستخدم كمبرد رئيسي لوحدات تكييف الهواء المزودة بضواغط سكرول، مما يجعله متاحًا بشكل كبير لخدمات الصيانة
نظام معياري متعدد الاستخدامات

3 إصدارات للمنتج
- مضخة حرارية بانعكاس على جانب الماء
- مضخة حرارية بانعكاس على جانب المبرد (100 كيلوواط فقط)
- بدون مكثف

3 وحدات أساسية
100 – 25 – 160 kW

98 تركيبة ممكنة من الوحدات
باستخدام الإصدارات المختلفة من المنتج
تدفئة وتبريد بكفاءة عالية

نطاق السعة
تتكون الوحدات الأساسية من ثلاثة أحجام: 100، 125، و160 كيلوواط.
يمكن دمج ما يصل إلى 8 وحدات في ترتيبين مكدسين من 4 وحدات، مما يوفر نطاق سعة يتراوح من 200 إلى 1280 كيلوواط

نطاق التشغيل
فوائد المنتج
لماذا تختار EWW(H)(L)T-Q

القابلية للتوسع والتصميم المدمج
بفضل تصميمه المعياري، يوفر نظام EW(W)(H)(L)T-Q A إمكانات توسع عالية، حيث يمكن إضافة الوحدات حسب الحاجة، وفقًا لخطة بناء المشروع.
بالإضافة إلى ذلك، يمكن ترتيب الوحدات جنبًا إلى جنب أو تكديسها فوق بعضها لتقليل متطلبات المساحة، مما يجعلها مثالية لمشاريع التحديث والتجديد. يمكن دمج ما يصل إلى 8 وحدات في ترتيبين مكدسين من 4 وحدات، مما يوفر نطاق سعة يتراوح بين 100 إلى 1280 كيلوواط.

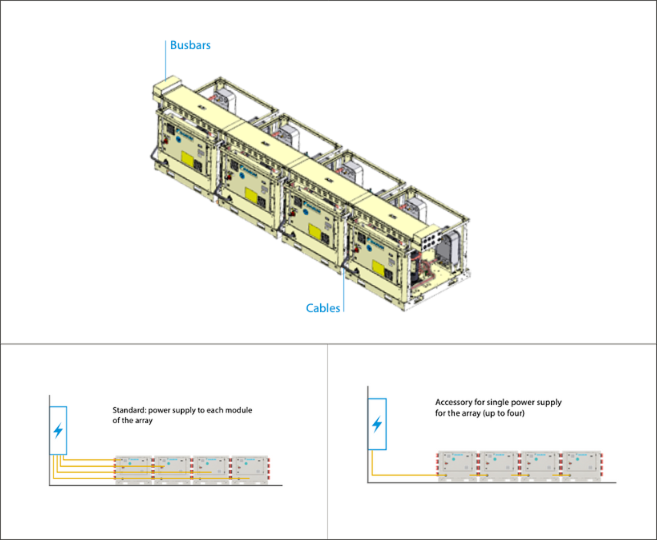

مزود طاقة فردي
يجب توصيل كل وحدة بمصدر طاقة منفصل كمعيار أساسي (بدون ملحقات). ومع ذلك، من الممكن تشغيل مجموعة واحدة (تصل إلى أربع وحدات) باستخدام مصدر طاقة واحد. يتم توفير قضبان التوصيل والكابلات من المصنع مع أحد أكواد الملحقات أدناه. يجب تنفيذ التوصيل الكهربائي بين الوحدات في الموقع.
أكواد الملحقات:
EKSPELT2 - مجموعة مصدر طاقة فردي لوحدتين
EKSPELT3 - مجموعة مصدر طاقة فردي لثلاث وحدات
EKSPELT4 - مجموعة مصدر طاقة فردي لأربع وحدات
ملاحظات هامة:
- يتم شحن مجموعة مصدر الطاقة الفردي بشكل منفصل ويجب تركيبها في الموقع. التثبيت المتكدس غير متوافق مع تكوين مصدر الطاقة الفردي
- مصدر الطاقة الفردي متاح فقط للتثبيت الداخلي
- في حالة طلب 4 وحدات ليتم ترتيبها كمجموعة، وإذا كان مصدر الطاقة الفردي مطلوبًا، يمكن اختيار EKSPELT4 مرة واحدة فقط


تركيب سهل بنظام التوصيل والتشغيل

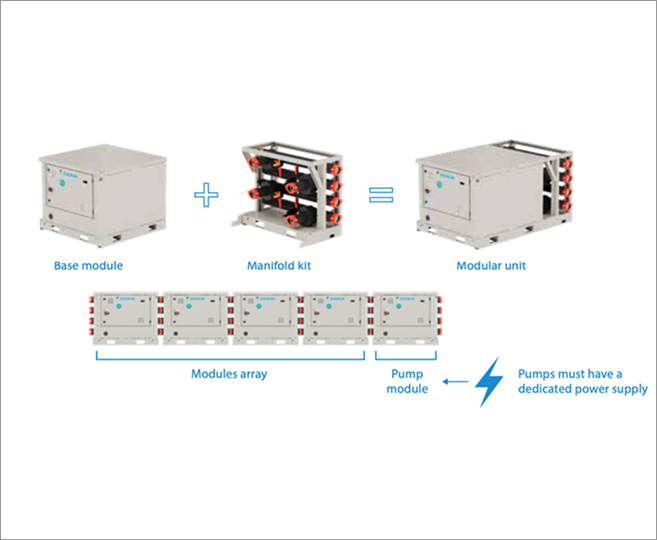

تم تبسيط عملية التركيب باستخدام مجموعة المجمع (Manifold Kit)، المصممة لتوصيل الوحدات من جانب المياه، حيث تتضمن أنابيب التوصيل بين الوحدات. يمكن أيضًا تثبيت مجموعة المجمع مسبقًا في المصنع لتقليل وقت التركيب في الموقع.
بالإضافة إلى ذلك، يمكن بسهولة إضافة وحدة المضخة (Pump Module) إلى مجموعة الوحدات، وهي مزودة بمضخات عاكس لضمان أقصى قدر من المرونة، كما تحتوي على خزان تمدد بسعة 18 لترًا.
ولتبسيط عملية التركيب بشكل أكبر، يمكن دمج مزود طاقة واحد، مما يسمح بتوصيل كابل طاقة واحد فقط لمجموعة تصل إلى أربع وحدات (تقوم الشركة المصنعة بتوفير الكابلات التي تربط بين الوحدات).

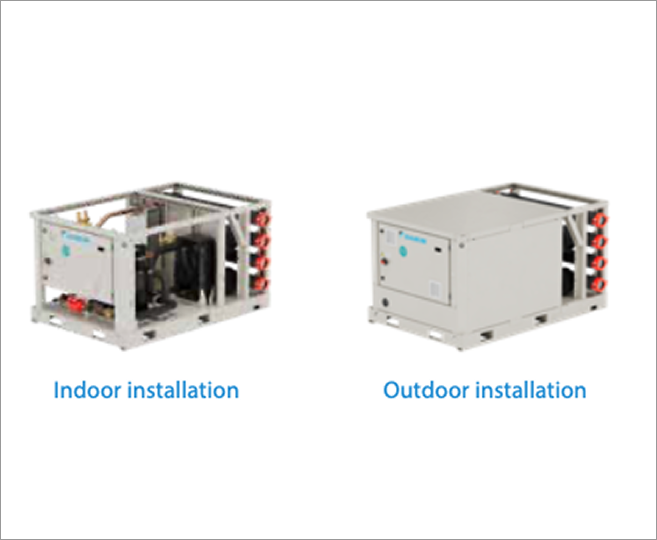

يمكن تركيب الوحدات في الداخل أو حتى في الهواء الطلق عند اختيار إعداد تقليل الضوضاء. في الواقع، يوفر الطراز EW(W)(H)(L)T-Q A إعدادين مختلفين لمستويات الضوضاء، مما يجعله مثاليًا للتطبيقات التي تتطلب تشغيلًا هادئًا، مثل المباني السكنية، والفنادق، والمستشفيات.
تكاليف تشغيل أقل
بفضل تصميمه المعياري، يمكن لهذه الوحدة الجديدة أن تتبع بدقة ملف حمل التبريد والتدفئة للمبنى وفقًا لمعيار EN14825. وهذا أمر مهم بشكل خاص لأنه يضمن انخفاض تكاليف التشغيل لنظام HVAC في ظروف التشغيل الجزئي، والتي تمثل معظم وقت التشغيل. على عكس المبردات ومضخات الحرارة التقليدية التي تعمل بدورات تشغيل وإيقاف متكررة، مما يقلل من كفاءة النظام.


المساهمة في المباني الخضراء
تعد BREEAM وLEED من أكثر بروتوكولات المباني الخضراء شيوعًا. يمكن للطراز EW(W)(H)(L)T-Q A أن يساهم في الحصول على نقاط في المشاريع عند تقييم كفاءة الطاقة لنظام التدفئة والتبريد المائي، خاصةً عند اختيار خيار استرداد الحرارة الجزئي.
بالإضافة إلى ذلك، فإن التأثير البيئي المنخفض لمبرد R-32 والكمية القليلة من شحنة التبريد لكل دائرة، بفضل التصميم المعياري، يمكن أن يساهمان أيضًا في تقييم أثر المبردات على البيئة.
تأثير بيئي محدود
تستخدم هذه الوحدات مبرد R-32، الذي يتمتع بإمكانات احترار عالمي (GWP) تبلغ 675، أي ما يعادل ثلث تأثير R-410A فقط. يعد R-32 مبردًا نقيًا ومكونًا واحدًا، مما يجعله قابلاً للاسترداد وإعادة الاستخدام.
وفقًا لدراسة حديثة من جامعة طوكيو سيتي، فإن التأثير البيئي لـ R-32 المعاد تدويره أقل بنسبة 90% مقارنة بـ R-32 الجديد، وذلك بفضل تجنب الحاجة إلى التخلص منه وتقليل الطاقة اللازمة لإعادة تدويره مقارنة بالإنتاج الجديد.
تعتمد Daikin على R-32 المعاد تدويره في مبرداتها ومضخات الحرارة ضمن برنامجها Loop by Daikin.

تطبيقات المنتج

التدفئة
المباني الكبيرة متعددة الاستخدامات، الفنادق والمستشفيات

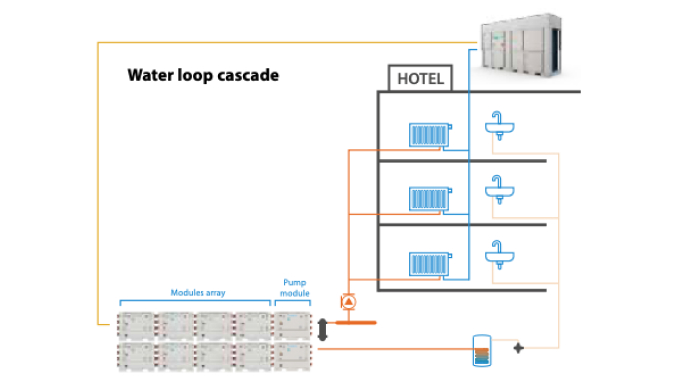

- يتم توفير التدفئة المركزية، مع إمكانية التشغيل في نظام حلقة مائية متتابعة باستخدام مضخة حرارية هواء إلى ماء. يتم إدارة إمداد المياه الساخنة المنزلية (DHW) عبر وحدة مستقلة أو مجموعة من الوحدات المخصصة لهذا الغرض، مع إمكانية تكديسها. يمكن إدارة الوحدات بنظام رئيسي/تابع لما يصل إلى 4 وحدات لكل وحدة رئيسية.

التدفئة
نظام الحلقة المائية المتتالية
- السكنية، المكاتب، المشاريع التجارية الخفيفة، الصالات الرياضية، الفنادق
- التجديد أو المباني الجديدة
- أنواع وحدات التدفئة الممكنة:
- مشعات التدفئة (upto 60°C)
- التدفئة الأرضية (30-35°C)
- وحدات المروحة الملفية (45°C)

التبريد

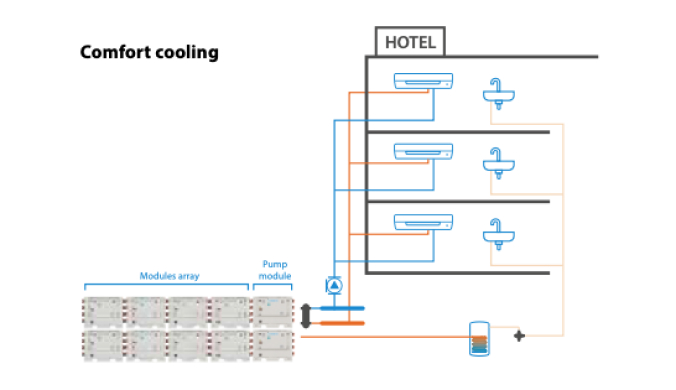

تبريد مريح
تبريد مركزي. يتم إدارة المياه الساخنة المنزلية (DHW) عبر وحدة مستقلة أو مجموعة من الوحدات المخصصة لهذا الغرض، مع إمكانية تكديسها. يمكن إدارة الوحدات بنظام رئيسي/تابع لما يصل إلى 4 وحدات لكل وحدة رئيسية.
- سكني، مكاتب، مشاريع تجارية خفيفة، صالات رياضية، فنادق
- الاستبدال والمباني الجديدة
- وحدات التوزيع المحتملة:
- أرضيات تبريد (23-18°C)
- ملفات مروحية (12-7°C)

التبريد
عملية التبريد
- تبريد مخصص أو مركزي وفقًا لاحتياجات المشروع. يمكن إدارة الوحدات بنظام رئيسي/تابع لما يصل إلى 4 وحدات لكل وحدة رئيسية.
- تبريد الحليب (9-4 °C)
- مستودعات مبردة (-8 to -12 °C, مع الجليكول)
- تبريد أجهزة التصوير بالرنين المغناطيسي (MRI) وغيرها الكثير
