EWW(H)(L)T-Q

Nouvelles pompes à chaleur eau-eau modulaires, véritable solution Plug & Play pour une gestion facilitée des installations

Système de refroidissement modulaire avec réfrigérant écologique R-32

Le produit bénéficie d'une nouvelle approche modulaire pour la conception du système, laquelle introduit une flexibilité supplémentaire de configuration et permet d'atteindre la puissance nécessaire en combinant des unités moins puissantes interconnectées et commandées en tant que système unique.

Cette gamme, constituée de trois modules de base avec des puissances de 100, 125 et 160 kW, intègre des compresseurs scroll conçus par Daikin et fonctionne avec le réfrigérant R-32 au PRP 70 % inférieur à celui du R-410A.

De plus, en tant que réfrigérant monocomposant pur, le R-32 présente toutes les caractéristiques nécessaires pour être facilement récupéré, recyclé ou régénéré et être introduit sur le marché des réfrigérants régénérés en vue de sa réutilisation.

En tant que principal réfrigérant utilisé pour les systèmes de climatisation à compresseurs scroll, le R-32 est également largement disponible sur le marché. Du moins, pour les services de maintenance.

Système modulaire polyvalent

energy conservation
3 versions de produit
  • Pompe à chaleur avec inversion côté eau
  • Pompe à chaleur avec inversion côté réfrigérant (100 kW uniquement)
  • Condenseur séparé
longer lifecycle
3 modules de base

100 – 25 – 160 kW

unmatched comfort
98 combinaisons de modules possibles

avec les différentes versions de produit

Chauffage et refroidissement haute performance

B2B

Plage de puissance

Trois modules de base de 100, 125 et 160 kW.
Les modules peuvent être combinés en groupes de 8 maximum divisés en deux sous-groupes de 4 modules superposés, avec une plage de puissance résultante de 200 à 1 280 kW



B2B

Plage de fonctionnement



Avantages du produit

Raisons de choisir notre EWW(H)(L)T-Q

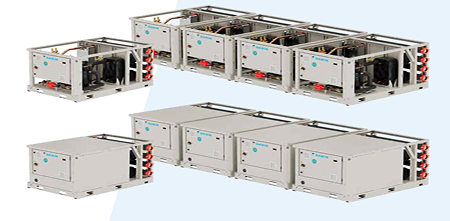

Modularité et compacité

En raison de leur modularité, les nouvelles unités EW(W)(H)(L)T-Q A présentent un potentiel d’évolutivité élevé. Il est possible d'ajouter des modules selon le besoin, en fonction du plan de construction du bâtiment.

Les modules peuvent également être combinés de façon juxtaposée ou superposée pour minimiser les besoins spatiaux, ce qui s'avère particulièrement utile pour les applications de rétroinstallation. Les modules peuvent être combinés en groupes de 8 maximum divisés en deux sous-groupes de 4 modules superposés, avec une plage de puissance résultante de 200 à 1 280 kW.

Alimentation électrique unique

En standard (sans accessoire), chaque module doit être connecté à une source d'alimentation distincte. Il est possible d' avoir un groupe unique (jusqu’à quatre modules) avec une même alimentation électrique.

Les barres omnibus et les câbles sont fournis par l’usine avec l’un des codes d’accessoire ci-après. Le raccordement électrique entre les modules doit être réalisé sur site.

Codes d’accessoire:

EKSPELT2 - Kit d’alimentation électrique unique pour 2 modules

EKSPELT3 - Kit d’alimentation électrique unique pour 3 modules

EKSPELT4 - Kit d’alimentation électrique unique pour 4 modules

Attention:
  • Le kit d’alimentation électrique unique est livré séparément et doit être monté sur site. L’installation superposée n’est pas compatible avec la configuration à alimentation électrique unique
  • Alimentation électrique unique disponible uniquement pour les installations intérieures
  • Dans le cas de 4 unités sur commande, à agencer en groupe, EKSPELT4 peut être sélectionné une seule fois si une alimentation électrique unique est requise

Installation Plug & Play

Installation simplifiée avec le kit collecteur, conçu pour connecter les modules sur le côté eau, car il inclut la tuyauterie reliant les unités. Le kit collecteur peut également être monté en usine, de façon à réduire le temps d’installation sur site. En outre, un module pompe dédié peut être facilement au groupe de modules. Il est équipé de pompes à Inverter, pour une flexibilité totale, et inclut un réservoir de détente de 18 litres. Pour une plus grande facilité d’installation, il est possible d’intégrer une alimentation électrique unique, avec 1 seul câble d’alimentation connecté au groupe de 4 modules (câbles de raccordement des modules fournis par l’usine).

Les modules peuvent être installés à l’intérieur, et même à l’extérieur en cas de sélection de la configuration à niveau sonore réduit. En effet, deux configurations sonores différentes sont possibles avec le nouveau EW(W)(H)(L)T-Q A, pour une conformité avec les exigences des applications sensibles au bruit, telles que les résidences, les hôtels et les hôpitaux.

Coûts d’exploitation inférieurs

Grâce à sa conception modulaire, cette nouvelle unité peut adapter son fonctionnement au profil de charge thermique et frigorifique précis du bâtiment, conformément à la norme EN14825. Cette adaptation est particulièrement importante dans la mesure où elle assure des coûts d'exploitation réduits lorsque le système de CVC fonctionne sous charge partielle, ce qui représente la plus grande partie du temps de fonctionnement. Ce n’est pas le cas avec les pompes à chaleur et les groupes d'eau glacée monobloc traditionnels qui doivent fonctionner avec une série de cycles de marche-arrêt, ce qui réduit l’efficacité du système.

Contribution à la cote de construction écologique

Les protocoles de construction écologique les plus populaires sont BREEAM et LEED. EW(W)(H)(L)T-Q A peut contribuer aux crédits d’un projet lors de l’évaluation de l’efficacité énergétique du système hydronique, particulièrement
en cas de sélection de l’option de récupération partielle de chaleur. Le PRP limité du R-32 et la charge réduite de réfrigérant par circuit découlant de la conception modulaire résulte en une contribution possible lors de l’évaluation de l’impact des réfrigérants.

Impact réduit sur l'environnement

Les unités fonctionnent avec le réfrigérant R-32 au potentiel de réchauffement planétaire (PRP) de 675, soit juste un tiers de celui du R-410A. Le R-32 est
un réfrigérant monocomposant pur, et peut de ce fait être régénéré. Une étude récente de l’Université de la ville de Tokyo* indique que l’impact environnemental du R-32 régénéré est 90 % inférieur à celui du R-32 vierge en raison de la non-nécessité de destruction et de la quantité inférieure d’énergie requise pour sa récupération par rapport à la production de nouveau réfrigérant. Daikin utilise du R-32 régénéré dans ses groupes d’eau glacée et ses pompes à chaleur, dans le cadre de son programme Loop by Daikin.

Applications produit

B2B

Chauffage

Grandes infrastructures polyvalentes, hôtels et hôpitaux

  • Chauffage centralisé, éventuellement en cascade de boucle d'eau avec une pompe à chaleur air-eau. Alimentation ECS gérée via une alimentation ECS indépendante (module unique ou groupe de modules dédiés à l’ECS, éventuellement superposés). Les unités peuvent être gérées en configuration maître/esclave jusqu’à un groupe de 4 modules par maître
B2B

Chauffage

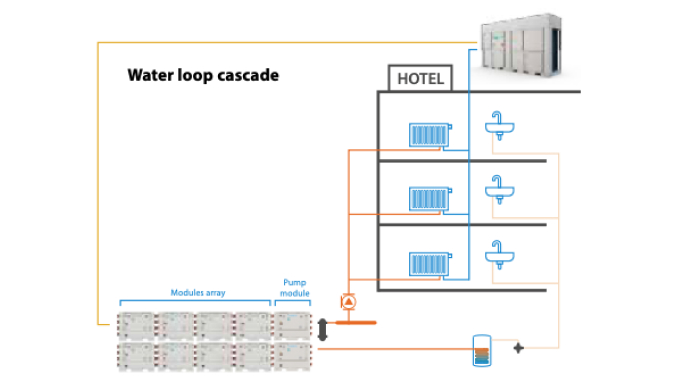

Boucle hydronique en cascade

  • Résidentiel, bureaux, petit tertiaire, salles de gym, hôtels
  • Remplacement et nouvelle construction
  • Terminaux possibles:
    • Radiateurs (jusqu’à 60 °C)
    • Plancher chauffant (30-35 °C)
    • Ventilo-convecteurs (45 °C)
B2B

Rafraîchissement

Refroidissement de confort

Rafraîchissement centralisé. ECS gérée via une alimentation ECS indépendante (module unique ou groupe de modules dédiés à l’ECS, éventuellement superposés). Les unités peuvent être gérées en configuration maître/esclave jusqu’à un groupe de 4 modules par maître

  • Résidentiel, bureaux, petit tertiaire, salles de gym, hôtels
  • Remplacement et nouvelle construction
  • Terminaux possibles:

    • Plancher chauffant (23-18°C)

    • Ventilo-convecteurs (12-7°C)
B2B

Rafraîchissement

Refroidissement des procédés

  • Refroidissement centralisé ou dédié en fonction des besoins du projet. Les unités peuvent être gérées en configuration maître/esclave jusqu’à un groupe de 4 modules par maître
  • Refroidissement du lait (9-4 °C)
  • Entrepôt frigorifique (de -8 à -12 °C, avec glycol)
  • Refroidissement d’IRM, et nombreuses autres applications
