VRV APT

NOUVELLE SÉRIE MINI VRV CONÇUE POUR LES APPARTEMENTS ET LES PETITS LOCAUX

Introduction

VRV Apt est le système de climatisation idéal pour les appartements car il permet d’utiliser une seule unité extérieure au lieu des plusieurs unités extérieures requises dans les systèmes classiques. Ainsi le bâtiment préservera son esthétique certainement plus pittoresque. VRV Apt est parfaitement adapté pour les résidences car il offre une ample gamme d'unités intérieures, connectables à une unité extérieure centralisée.

UN NOUVEAU STYLE DE VIE

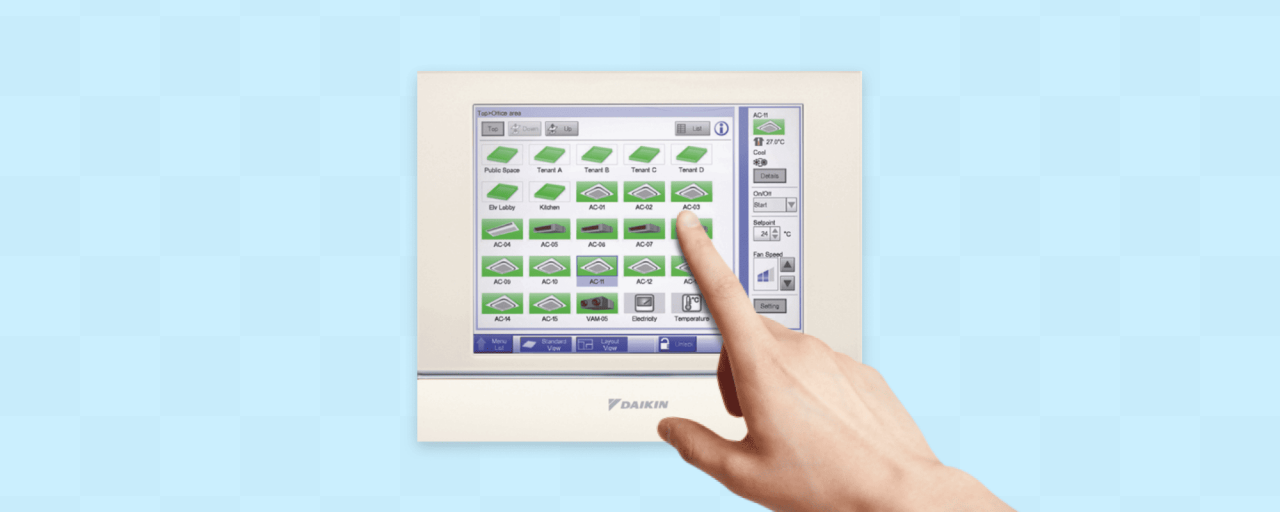

Redéfinir la climatisation résidentielle : Une solution complète qui assure rafraîchissement et chauffage, confort, commande et utilité en un seul système.

CONTEMPORAIN

Un style créatif et moderne pour satisfaire votre rêve personnel.

ENCASTRÉ

Une élégance cachée pour enrichir le décor intérieur de votre maison.

SOIN

Crée un environnement agréable pour vous et vos proches

PRINCIPALES FONCTIONNALITÉS

VASTE PLAGE DE TEMPÉRATURES DE FONCTIONNEMENT

La plage de fonctionnement polyvalente du système VRV Apt permet de réduire les contraintes sur les sites d'installation. La plage de température de fonctionnement pour le chauffage va jusqu'à -20°C, tandis que le rafraîchissement peut être effectué à des températures extérieures allant jusqu'à 54°C. Ces deux résultats sont dus à l'adoption d'un compresseur haute pression de type dôme, spécialement conçu pour fonctionner dans des conditions ambiantes extrêmes.

FIABILITÉ OPTIMALE AUX TEMPÉRATURES AMBIANTES ÉLEVÉES

La technologie de rafraîchissement du réfrigérant assure la stabilité de la température de la carte électronique pour une fiabilité accrue aux températures ambiantes élevées. Le module d’alimentation de l'inverter peut être refroidi pour un fonctionnement stable aux températures ambiantes élevées. Ceci contribue à conserver la puissance frigorifique et assure aussi un fonctionnement efficace et fiable. En plus de la stabilité du refroidissement, le circuit de refroidissement par réfrigérant empêche l’entrée de poussière, d'eau ou de petits animaux dans le compartiment de la carte électronique, ce qui fait de cette conception la solution idéale dans les climats désertiques torrides par rapport au refroidissement conventionnel par air des cartes électroniques.

Un revêtement supplémentaire est appliqué sur la carte électronique pour mieux la protéger contre les conditions ambiantes extrêmes et lui assurer une plus longue durée de vie. Les ailettes de l'échangeur de chaleur sont recouvertes d'un film bleu qui consiste en une pellicule de résistance à la corrosion recouverte d'un revêtement de surface hydrophile pour résister à des conditions environnementales difficiles.

COMPRESSEUR SWING

Grâce à sa rotation fluide, le compresseur swingr réduit les frictions et les vibrations. Il prévient également la fuite de gaz réfrigérant durant la compression. Ces avantages assurent un fonctionnement silencieux et efficace.

COP ÉLEVÉ EN MODE RAFRAÎCHISSEMENT ET EN MODE CHAUFFAGE

L'une des caractéristiques plus importantes du système VRV Apt est l’efficacité énergétique. Il présente un COP élevé en refroidissement et chauffage, spécialement à charge partielle.

COMPRESSEUR ÉQUIPÉ D’UN MOTEUR CC À RÉELUCTANCE

Les unités extérieures VRV Apt sont équipées du moteur de compresseur CC à réluctance. Le moteur CC à réluctance dispose de 2 types différents de couples, un couple généré par des aimants au néodyme*1 et le couple de réluctance*2. Ce moteur permet d’économiser de l’énergie car il génère plus de puissance avec une puissance électrique inférieure à un moteur CA ou CC conventionnel.

*1 Un aimant au néodyme est approximativement 10 fois plus fort qu’un normal aimant en ferrite.

*2 Le couple créé par la différence de puissance entre le fer et les aimants.

Remarque : Les données sont basées sur des études réalisées en laboratoire Daikin sous conditions contrôlées en utilisant des produits Daikin.

PAVILLON D'ADMISSION D'AIR ET VENTILATEUR HÉLICOÏDAL OPTIMISÉS

Des guides ont été ajoutés à l'admission à bord évasé pour limiter les turbulences du flux d'air, produites par l'aspiration du ventilateur. Quant au ventilateur hélicoïdal, il est doté de pales en spirales aux bords recourbés afin de réduire ultérieurement les turbulences.

FONCTIONNEMENT SILENCIEUX EN MODE NOCTURNE

Le niveau sonore de fonctionnement peut être sélectionné sur 3 échelons pour le mode nocturne.

MODE 1 - MODE AUTOMATIQUE

Réglage sur la carte électronique de l'unité extérieure. Mémorisation de l'heure du pic de température. Le mode de fonctionnement à faible niveau sonore devient actif 8 heures*1 après le pic de température dans la journée, et le mode de fonctionnement normal est rétabli après 10 heures*2 de fonctionnement à faible niveau. Le niveau sonore de fonctionnement en mode nocturne peut être sélectionné entre 47 dB(A) (échelon 1), 44 dB(A) (échelon 2) et 41 dB(A) (échelon  3).

MODE 2 - MODE MANUEL

Il est possible de régler les heures de début et de fin. (Un adaptateur de commande externe pour l’unité extérieure, DTA104A61 ou DTA104A62 et une minuterie fournir sur site sont nécessaires).

MODE 3 - MODE MIXTE

Selon les besoins, il est possible d’utiliser des combinaisons des modes 1 et 2.

*1. Réglage initial. Possibilité de sélectionner 6, 8 ou 10 heures.

*2. Réglage initial. Possibilité de sélectionner 8, 9 ou 10 heures.

Remarque :

• Cette fonction est disponible en réglage sur site.

• Le rapport entre température extérieure (charge) et l’heure illustré dans le graphique est fourni à titre indicatif uniquement.

*Le taux de réduction de la puissance diffère en fonction de l'échelon de niveau sonore de fonctionnement sélectionné.

INSTALLATION SANS BRASAGE

Les raccords à dudgeon du collecteur et les joints étanches au gaz Daikin éliminent le besoin de brasage, ce qui permet une installation rapide, sûre et de qualité.

FONCTION DE TEST AUTOMATIQUE

Il suffit d'appuyer sur le bouton de test de fonctionnement pour que l'unité effectue une vérification automatique du système, y compris le câblage, les vannes d'arrêt et les capteurs. Les résultats sont retournés automatiquement une fois la vérification terminée.

FONCTION DE CHARGE DU RÉFRIGÉRANT AUTOMATIQUE

Permet d'optimiser l'efficacité, d'améliorer la qualité et de simplifier l'installation.

Efficacité de fonctionnement optimale

La fonction de charge automatique du réfrigérant détermine automatiquement la quantité optimale de réfrigérant à charger. Cette fonction permet d'éviter un manque de puissance ou une perte d'énergie due à une quantité excessive ou insuffisante de réfrigérant.

Qualité supérieure et installation plus facile

La fonction de charge automatique de réfrigérant automatise la charge, détermine la quantité de réfrigérant appropriée et ferme les vannes d'arrêt en appuyant simplement sur l'interrupteur après la précharge. L'installation simplifiée élimine/ajoute les quantités de charge de réfrigérant excessives et insuffisantes dues à des erreurs de calcul, ce qui permet d'obtenir une meilleure qualité d'installation.

FACILE À MANIPULER

En outre, grâce à sa hauteur réduite, le système a son centre de gravité plus bas, ce qui facilite la manipulation et la livraison sans bloquer la vue des travailleurs. Avec un poids inférieur à 20 kg, le système est transportable par deux personnes.

CONTRÔLE PRÉCIS DE LA TEMPÉRATURE

La technologie Inverter assure une très petite tolérance de la température ambiante, de l'ordre de +-0,5 degré Celsius, comparée à celle d’un système conventionnel qui peut atteindre +- 2 degrés Celsius. Cela réduit l'ampleur des variations de la température et, par conséquent, améliore le confort humain.

FONCTIONNEMENT NOCTURNE SILENCIEUX

Le silence est une caractéristique importante du système VRV Apt car il offre un confort de luxe. Pour réduire le bruit et réaliser un fonctionnement confortable, les plus récentes technologies et caractéristiques ont été intégrées dans les unités intérieures et extérieures.

Actuellement l’efficacité énergétique des dispositifs de refroidissement est mesurée dans des conditions artificielles et non normalisées. Pour les unités de climatisation, cette mesure est effectuée à une température constante de 46 °C ou de 35 °C et à la puissance frigorifique maximale. Le résultat donne les efficacités énergétiques (EER) en T1 et T3, qui représentent uniquement deux points pour déterminer les performances énergétiques.

Dans d’autres marchés, comme aux États-Unis ou en France, les performances saisonnières sont mesurées en calculant l’IPLV, le SEER ou l’ESEER dans les conditions réelles. Cependant ces méthodes de calcul n'ont pas été adoptées pour les températures ambiantes élevées ou les climats chauds. Pour corriger cette situation, une méthode plus réalistique qui consiste à calculer le Facteur de performances frigorifiques saisonnières pour climats chauds (CSPFT3) a été développée par le Comité SC6 (ISO Refrigeration and Air-Conditioning Subcommittee) pour le test et la classification des unités de climatisation et des pompes à chaleur. Il s’agit de la norme ISO 16358 -1 Amendement 1 publiée en 2019 pour les régions à climat chaud T3.

L’implémentation du calcul de l’efficacité saisonnière reflète mieux la valeur de l’efficacité énergétique réelle durant toute la saison de refroidihissement dans les climats chauds par rapport à la valeur EER actuellement utilisée.

Application

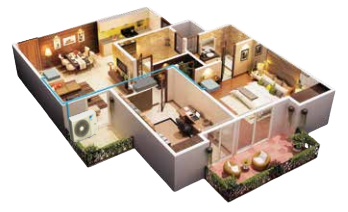

Dans un système de climatisation split classique, un logement nécessite un nombre d'unités extérieures égal au nombre d'unités intérieures. Par exemple, un local de quatre pièces aura quatre unités intérieures et quatre unités extérieures.

Un appartement ou une maison ne disposant pas d'un espace suffisant aura du mal à accueillir de nombreuses unités extérieures. Même si les unités extérieures sont en quelque sorte compactées, elles occuperont beaucoup d'espace, formeront un amas désordonné et gâcheront l'esthétique de la maison. Le VRV Apt permet de remplacer toutes les unités extérieures de la maison par une seule unité extérieure. Au total, 9 unités intérieures peuvent être connectées à une unité extérieure pour créer l'espace que vous avez toujours désiré. Différents styles d'unités intérieures, ainsi que de types de conduit et de montage mural, peuvent être connectés à une seule unité extérieure. De plus, la longueur réelle de tuyauterie assure la couverture d’un maximum de 120 mètres d'espace.

L'unité extérieure à caisson peut facilement être installée sur un balcon, réalisant ainsi une installation complète du système à chaque étage. L'unité extérieure compacte peut être accrochée au mur, ce qui élimine le besoin d'espace au sol et permet une utilisation plus utile de l'espace sur le toit du bâtiment. Pour cacher les unités extérieures avec la clôture du balcon ou le mur extérieur du toit, leur hauteur ne doit pas dépasser 1 m. Le VRV Apt présente une réduction significative de la hauteur (870 mm seulement) grâce à la présence d'un seul ventilateur. La hauteur, y compris le châssis d'installation, est d'environ 1 m ou moins, ce qui permet d'installer les unités extérieures sans dégrader le paysage.

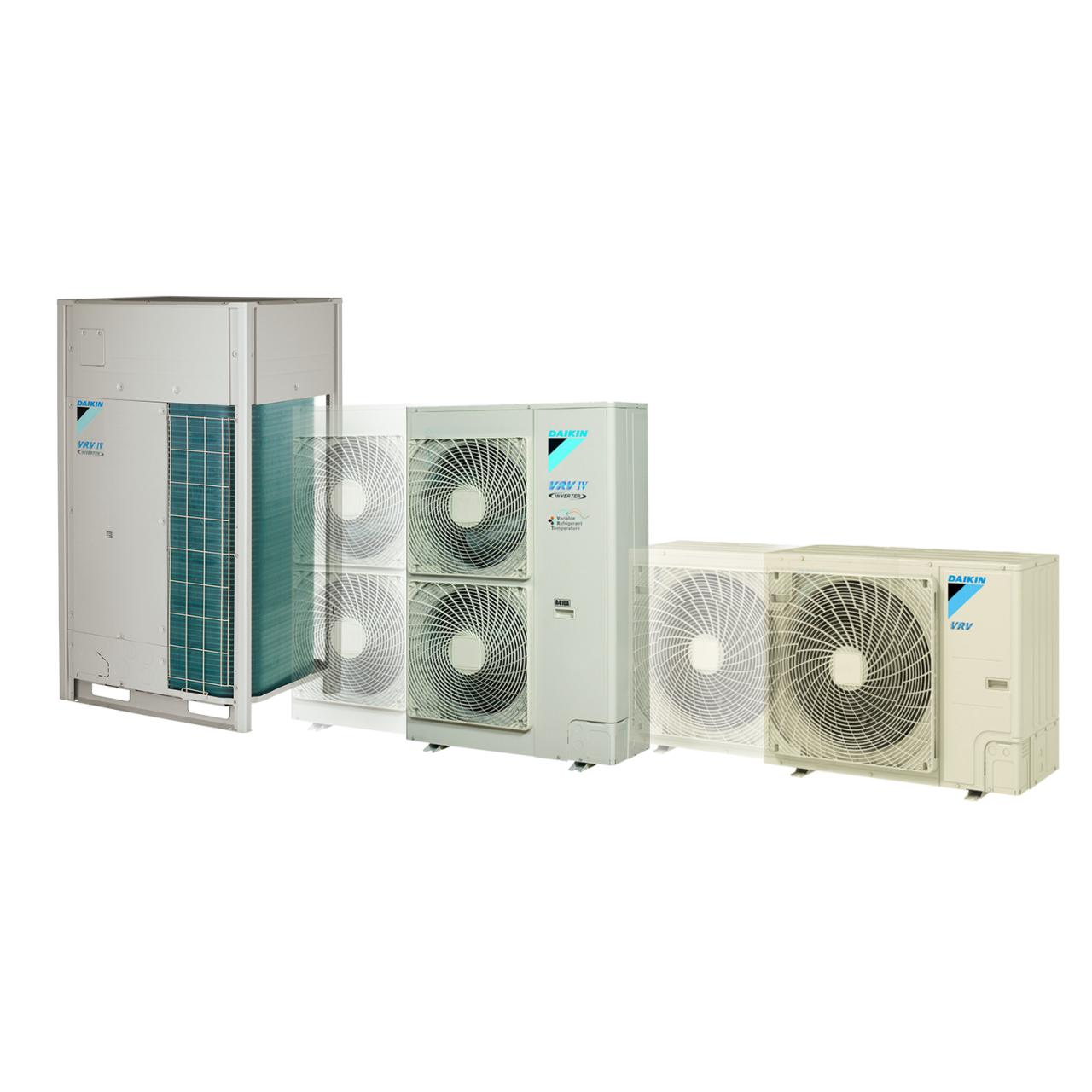

La hauteur du caisson est de 870 mm pour tous les modèles, ce qui permet de gagner jusqu'à 41 % d'espace sur le toit par rapport à une série Mini VRV standard à deux ventilateurs, grâce à la possibilité d'installer deux unités extérieures VRV l'une sur l'autre à l'aide d'un support de montage duplex Daikin spécial (en option).

La variété des options d'installation (dans un espace limité sur le toit, dans un local technique, sur un balcon) fait du VRV Apt le produit idéal pour les tours où une grande quantité d'unités extérieures DX doivent être distribuées dans des espaces limités.

L'unité extérieure du VRV Apt peut atteindre une pression statique extérieure élevée allant jusqu'à 40 Pa, et donc assurer une dissipation efficace de la chaleur et un fonctionnement stable en cas d'installation à l'intérieur ou de persiennes ou en utilisant des conduits.
